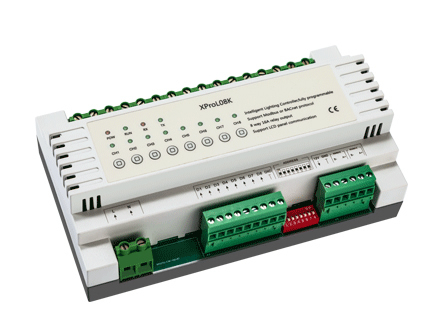

智能照明扩展模块XProL08K-16A

发布日期：2020-04-17 08:48　浏览次数：

XProL系列XProL08K

8路16A继电器输出，可定制另外带8路开关量输入

XProL智能照明控制器，广泛应用于中央空调、安防报警、地下室等机电设备控制领域，具有8路16A和4路16A继电器输出功能；继电器输出可控制照明、电机、报警等开关回路。
扩展模块XProL08K-16A

8路16A继电器输出

一、功能介绍
XProL08K是XPro列开关量模块产品之一，广泛应用于智能照明、安防报警等机电设备控制领域，具有8路开关量输入、8路继电器输出功能；开关量输入可接入开关、报警、红外人体感应器等信号，继电器输出可控制照明、电机、报警等开关回路。
二、产品型号表

型号	电源	开关量输入	继电器输出	手动功能	现场总线	功耗
XProL08K	P总线链路供电	8	8	有	Pyxos	40mA@24V

三、技术参数

序列	项目	参数
1	功耗	40mA@24V
2	电源	P总线链路供电
3	继电器输出	单路250VAC/16A磁保持继电器输出，带机械手动应急开关
4	开关量输入	8路无源干接点
5	工作温度	-10~50℃
6	存储温湿度	常温，0%~95%RH无冷凝
7	外形尺寸	162mm(W)95mm(H)64mm(D)
8	外壳材料	ABS工程塑料
9	安装方式	35mm标准导轨安装

四、安装说明
安装方式：35mm DIN轨道。请按设备外壳接线端子引脚定义指示接线，接线端子引脚定义如下表所示。接线前请切断电路以防触电，设备上电前检查供电是否在要求电压范围之内，供电不能超过此范围，否则容易烧坏模块。安装和放置XPro系列开关量模块时应避免阳光直射，防潮，不能受雨淋。
