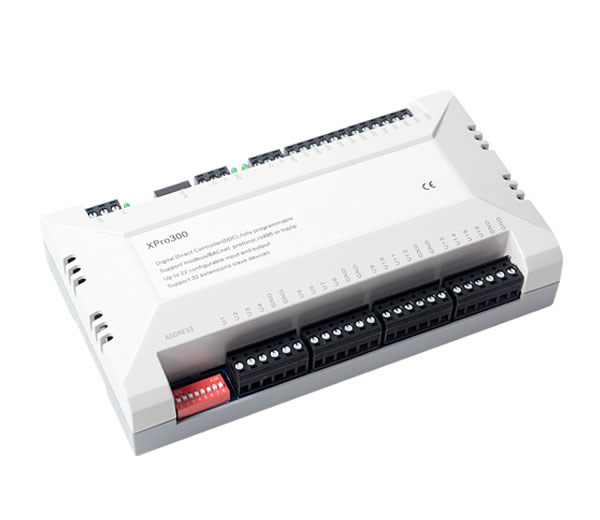

XPro300系列DDC网络控制器XPro301
XPro300 系列 DDC 控制器主要用于中央空调节能管理，机房群控，新风空调设备，热泵机组，送排
风系统、给排水系统、公共照明或其他过程控制设备的远程控制，为完全可编程控制器，网络通讯支持
ModbusTCP/IP、ModbusRTU，BACnet TCP/IP、BACnet MS/TP 标准通讯协议，可独立运行，也可组网
运行。
控制器采用 32 位高速处理器，主要功能参数如下：
标配 1 个 TCP/IP 接口，2 个 RS485 接口
支持标准 Modbus-TCP（BACnet IP 可选）通讯协议
支持标准 Modbus-RTU（BACnet MS/TP 可选）通讯协议
支持 22 个 I/O 输入输出（其中 16UIO 点可
弹性选择）
开关量输入/输出光电隔离
模拟输入/输出精度为 12 位分辨率
模拟输入支持 4~20mA/0~10V/NTC10K
模拟输出支持 4~20mA/0~10V
支持 24V DC/AC 交直流供电
10/100M 以太网通讯，支持 DHCP
支持第三方 Modbus 设备接入，并参与编程运算
易安装、维护，配置灵活易编程
控制器简介
XPro300 是一款输入输出灵活、高性价比多功能的 DDC 控制器，具有 Digital Input/Output 及 Analog
Input/Output 等常用的控制点位。用户可根据需求，选择 1 至 4 个功能不同的内部扩展模块组合，最多
可提供 22 个 I/O 点，并可外部扩展 XPro100 或 XPro200 系列 IO 模块或控制器，最多支持 64 个子设备，
支持最多 2048 个变量编程。
XPro300 常用 2 种内部扩展模块的组合型号:
XPro301：输入输出点位 4AI/8DI/4AO/6DO；
XPro302：输入输出点位 8AI/4DI/4AO/6DO.
用户也可通过其他内部扩展模块进行多种组合，以满足不同的项目设计需求。
XPro300 控制器具有 DDC (Direct Digital Control) 现场即时控制的功能，是一种分散式 (Distributed
Control)、可编程 (Programmable) 控制器，同时具有点位合理、独立控制、快速反应、容易编程的特点。
XPro300 具有 2 路 RS485 通讯接口，均可配置为标准的 Modbus Slave 接口，可方便的通过上位机或
触摸屏进行远程/本地通讯控制，也可配置为 Master 模式，读取第三方设备数据。
弹性的 I/O 组合
XPro300 提供 4 组内部扩展模块组合功能，通过出厂安装不同的 I/O 模块可以获得不同的 I/O 组合，
使得控制器具有灵活的控制点位。
内部 4 组 I/O 扩展模块位置可任意安裝 Digital I/O、Analog I/O 模块， 加上固定的 6 个 DO 点（Relay
Out）最多可提供 22 个 I/O 点。
扩展功能
XPro300 可通过板载的 1 路 RS485 接口连接 XPro100/200 系列扩展模块取得更多的 I/O 控制点，或
者连接第三方设备进行集中编程。
Modbus 通讯协议
XPro300 具有一个 10/100Mbps 以太网通讯接口，可通过 ModbusTCP 通讯协议与计算机软件进行
通讯或编程，也可以通过 XPro300 上的 2 个 RS485 接口连接触摸屏及其他控制器。
DDC 管理及编程开发环境
可通过编程工具远程查看各变量的当前状态。管理工具还提供 DDC 命令编译环境、详细的技术手册
及编程除错模式，使用者可在同一个管理工具上完成所需的参数设定及 DDC 控制应用程序的开发等步骤。
完善的 DDC 控制函数
XPro300 具备了输入读取、输出控制、数学运算、比较、时间、HVAC、PID…等超过 50 个常用函数，
使用者可由管理工具直接编写 DDC 程序，并可进行上传及测试。
具有丰富的子程序集，并允许用户构建建立自己的子程序集，以备在其他应用环境调用。
