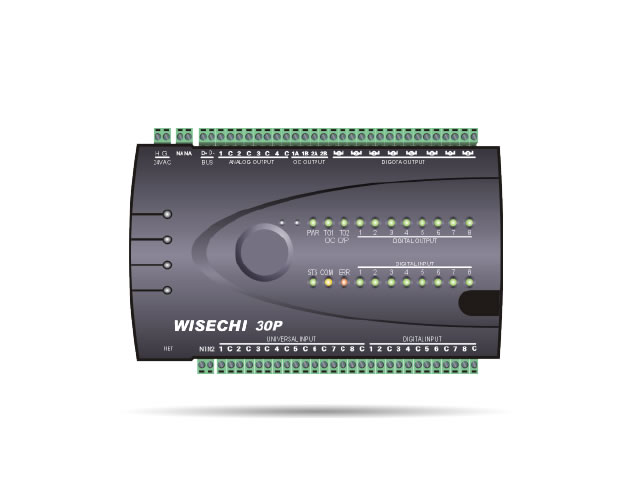

以太网可编程控制器
● 多协议以太网控制器
● 多种输入输出类型
● Modbus网关支持
● Web浏览器配置
● 固件升级
主要特点：
多协议以太网控制器
● 以太网端口同时支持BacnetIP、Modbus TCP及Sox协议
● RS485端口支持Modbus RTU和Bacnet MS/TP协议
● 所有配置改变都受密码保护，高网络安全
● 与各种BA及工控软件系统兼容
多种输入/输出类型
● 8个通用输入，支持电流、电压、电阻和热电偶
● 8个数字输入
● 8个数字输出(继电器型)
● 4个模拟输出(电流和电压型)
● 2个带隔离的集电极开式输出(PWM)
● 32Bit处理器，高精度模拟输入/输出通道
● 可自定义阻值温度表
● 行业最新的开源框架
● 支持Workbench图形化编程工具
● 支持远程实时编程，大大提高效率
● 内置大量HVAC控制逻辑及模块
● 可以快速定制特殊控制和管理功能
● P2P，历史记录，日程，报警，Email，NTP，DNS等一系列高级功能Modbus网关支持
● 控制器可配置为一个网桥
● 内嵌协议转换(Modbus)
● 在控制空调的同时，还可以接入电表或
温控器等Modbus 设备
● 简化网络运行，降低工程造价
设备参数：
电气
电源：24VAC, 3.6VA max, or 20 ~ 34VDC
功耗：150mA max @ 24VDC
运行温度：32° to 150° F (0° to 65° C)
保存温度：-4° to 150° F (-20° to 65° C)
运行湿度：10% to 95% 相对湿度，无结露
通讯
物理接口1(Port1)
● 双绞线 EIA-485 (BUS A,B)
● 波特率: (9.6K, 19.2k, 38.4K, 115.2K bit/s)
● 数据位: (8 bits)
● 校验: (None, Even, Odd)
● 应用协议: Bacnet MSTP, Modbus RTU物理接口2(Port2)
● 以太网口： 10/100
● 传输协议: IP,TCP,UDP,ICMP,IGMP,FTP,HTTP
● 应用协议: BACnet 、Modbus 、Sedona Sox.
输入/输出配置
通用输入：
● 8 通道
● 电压: 0-10V (+/-0.005V) , 0-5V (+/- 0.003V)
● 电流: 4- 20mA (+/-0.01mA) , 0- 20mA (+/-0.01mA)
● 电阻: 0-30K (+/-10 Ohm), 0- 10K (+/-5 Ohm),0-1.5K(+/-1Ohm)
● 热电阻: 10K, 10K Shunt, 1K Balco, 1K
数字输入：
● 单台设备就可以完成多台传统设备的功能，尤其适合小站点的能源监控和管理Web浏览器配置
● 查询相关信息和帮助，如寄存器详细信息，接线图，设备参数，便于用户使用
● 远程监视I/O状态
● 8 通道
● 类型: Voltage Free
● 限制: +5V at 500Ohm Resistance maximum
数字输出：
● 8 通道
● 类型: Relay Contacts, SPST NO, 48VA at 24VAC,
集电极开式输出：
● 2 通道
● 类型: Open Collector Output, Isolation 3.75KV
● 最大比例: 1A, 60V
模拟输出：
● 4 通道(12 bits resolution)
● 电流: 0-20mA, 4 - 20mA (up to 800 Ohm load), - 电压: 0 - 10V
其他
● 尺寸: 187mm x 110mm x 47mm
● 材质: UL94 ABS
● 重量: 400g
内嵌功能模块
输入/输出
1) 开关量输出 DI
2) 开关量输出 DO
3) 集电极开式输出
4) 模拟量输入 AI
5) 模拟量输出 AO
6) Modbus/BACnet通讯
7) 时间表管理
8) PID 等常用算法模块
