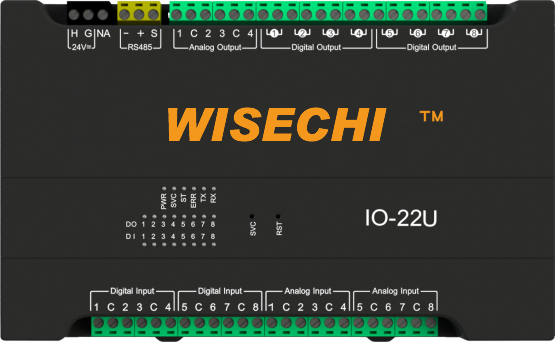

直接数字控制器IO-22U
发布日期：2021-01-27 10:40 浏览次数：
产品介绍：IO-22U既适合作为简易的输入输出监控模块使用，也适合作为具备特定功能的现场控制器来使用
物理接口：
数据位（8 bits）
波特率（9.6K， 19.2K， 38.4K， 76.8K，115.2K bit/s）
奇偶校验（None， Even， Odd）
应用协议 Bacnet MSTP， Modbus RTU
接口 1 EIA-485标准通信接口，半双工，多点线路
应用场所：
锅炉
风机盘管
热交换器
除湿器
加湿器
空气处理机
辐射供暖
风机控制
变风量控制
辐射送冷
通风设备
水泵控制
接受信号：
电阻0 - 30K (±10 Ohm)， 0 - 10K（±5 Ohm），0 - 1.5K (±1 Ohm)
电压：0 - 10V (±0.01V)， 0 - 5V (± 0.01V)
类型：无源干接点；NTC 10K Type 2/3, 20K (±0.1ºC), 12-Bit ADC
限值闭合要求< 2000Ω，开合要求 >20000Ω
模拟量输出：2通道，12位元
数字量输入4通道
数字量输出：8通道
电流：4 - 20mA (±0.01mA) ， 0 - 20mA (±0.01mA)
类型：电流：0 - 20mA， 4 - 20mA （负载电阻达到800Ω），电压：0 - 10V
热电阻NTC: 10K TYPE 2/3，3K，20K（±0.1℃） RTD: 1K Balco， 1K Platinum（±0.2℃）
类型：继电器， SPST NO，24VAC/DC， 1A
模拟量输入：8 通道，12位元 （附带PGA）
使用环境：
保存温度-20℃ to 85℃ (-4° to 185℉)
工作湿度10% to 95% 相对湿度, 不结露
运行温度0℃ to 55℃ (32° to 131℉)
其它性能：
中央处理器：ARM Cortex 32-bit，24MHz
重量：300g；
颜色：灰色/黑色；
尺寸： 198mm× 宽 122mm× 高 41mm ，
存储器容量:128MBFlash；
电池:索尼 CR1220 锂性钮扣电池
材质：UL94 ABS
测试标准：
FCC认证；
RoHS认证；
CE认证；
产品性能：
提供多种输入/输出类型:模块提供了4个数字输入，8 个通用输入（电压，电流，电阻和热电阻），8个数字输出（继电器），2个模拟输出（电流，电压）。
模块可以通过485连接升级和配置。
能源与设备管理功能:专为能源与设备管理而定制的功能模块。
高精度模拟输入:12位元可编程增益放大器（PGA）模数转换器（ADC）提供高分辨力，高精度的模拟量输入点读数。
高稳定性的操作系统:通过软件/硬件监视器（看门狗，watchdog），提高了操作系统的可靠性和稳定性。
内嵌高精度实时时钟（后备锂性钮扣电池）。
高精度模拟输入:12位元的数字模拟转换器（DAC）提供更精确的模拟量输出。在线固件升级/配置
通用与订制功能模块:一般通用功能模块或为设备而定制的功能模块。
标准开放协议模块：具备楼控的两大通讯协议BACnet MSTP和Modbus RTU，非常符合现场监控的要求及上层软件的通讯需求。
电气：
单独控制器的负载：20VA；
功耗<11VA
外接传感器的输出电源：24VdcMax:300mA；
电源24VAC 50/60Hz ±5%, or 20VDC~34VDC
产品型号：
基本单元，包括 1个RS-485端口、4DI,8UI,8DO,2AO。
